Швеллер 50 мм – это профиль сортового проката номера 5, у которого высота стенки составляет 50 мм. Компания «Максимет» комплектует заявки на различные типоразмеры, с которыми вы можете ознакомиться в каталоге, для строительных, ремонтных и производственных задач, где требуется лёгкий несущий элемент П-образного сечения. Наличие конкретных позиций и длин уточняется при оформлении заявки.
Профиль относится к мелким номерам сортамента, поэтому его чаще применяют не как основную балку перекрытия, а как элемент обрамления, усиления и вспомогательных рам. При подборе учитывают не только габарит сечения, но и способ изготовления, марку стали, точность прокатки, длину реза.
Сечение образовано стенкой высотой 50 мм и двумя полками шириной 32 мм. Толщина стенки горячекатаного профиля – 4,4 мм, толщина полки – 7,0 мм, радиус закругления в местах сопряжения задан стандартом. Такая геометрия обеспечивает работу на изгиб в одной плоскости при небольшой собственной массе.
Расчётная масса погонного метра горячекатаного профиля номера 5 – 4,84 кг, площадь сечения – 6,16 см². Эти значения нормативные; фактическая масса партии отличается в пределах допусков по толщине стенки и полки, что важно учитывать при закупке по весу.
Отличие от равнополочного уголка или трубы квадратного сечения того же габарита – в несимметричности: центр изгиба вынесен за пределы стенки. При нагружении вне плоскости стенки профиль склонен к закручиванию, поэтому в конструкциях его часто ставят парами или связывают планками.
Исполнения и виды швеллера
Горячекатаный сортамент по ГОСТ 8240-97 предусматривает два основных исполнения. Серия У имеет уклон внутренних граней полок, серия П – параллельные грани полок. Профиль с параллельными полками удобнее при болтовых соединениях: под гайку не требуется косая шайба, прилегание плотнее.
Отдельная группа – гнутый равнополочный швеллер по ГОСТ 8278-83, который получают холодной гибкой полосы или ленты на профилегибочном стане. У гнутых профилей высотой 50 мм полка и толщина стенки задаются иначе, чем у горячекатаных, а внутренние углы имеют радиус гиба. Такое исполнение легче по погонной массе, но обладает меньшей несущей способностью при равном габарите.
Длина поставки бывает мерной, немерной и кратной мерной. Резка в размер, а также подбор длины под чертёж согласуются при заказе.
Технические параметры швеллера 50 мм
| Параметр | Значение |
|---|---|
| Номер профиля | 5 (5У, 5П) |
| Высота стенки | 50 мм |
| Ширина полки | 32 мм |
| Толщина стенки | 4,4 мм |
| Толщина полки | 7,0 мм |
| Площадь сечения | 6,16 см² |
| Масса одного метра | 4,84 кг |
| Момент инерции Ix | 22,8 см⁴ |
| Момент сопротивления Wx | 9,1 см³ |
| Основной стандарт | ГОСТ 8240-97 |
| Гнутое исполнение | ГОСТ 8278-83 |
Значения моментов инерции и сопротивления используют при проверке прогиба и напряжений. Для профиля номера 5 расчётные показатели невелики, поэтому пролёты ограничивают, а при увеличении нагрузки переходят к номерам 6,5, 8 или 10.
Точность прокатки бывает обычной и повышенной. Повышенная точность сужает допуски по размерам сечения и по кривизне, что имеет значение при механизированной сборке и сварке кондукторных конструкций. Класс точности по конкретной партии уточняется при согласовании спецификации.
Марки стали и требования нормативных документов
Горячекатаный профиль изготавливают преимущественно из углеродистой стали обыкновенного качества: Ст3сп, Ст3пс, Ст3кп по ГОСТ 380. Для строительных стальных конструкций применяют прокат по ГОСТ 27772 с обозначением классов, например С245. Низколегированное исполнение из 09Г2С по ГОСТ 19281 выбирают, когда конструкция работает при отрицательных температурах или динамических нагрузках.
Стандарт на сортамент задаёт геометрию и допуски, стандарты на сталь – химический состав, механические свойства и категорию поставки. Эти документы дополняют друг друга, поэтому в заявке корректно указывать оба: типоразмер по сортаменту и требуемую марку.
Соответствие стандарту подтверждается документом о качестве и определяется по конкретной партии. Копии документов предоставляются при необходимости и наличии у поставленной партии.

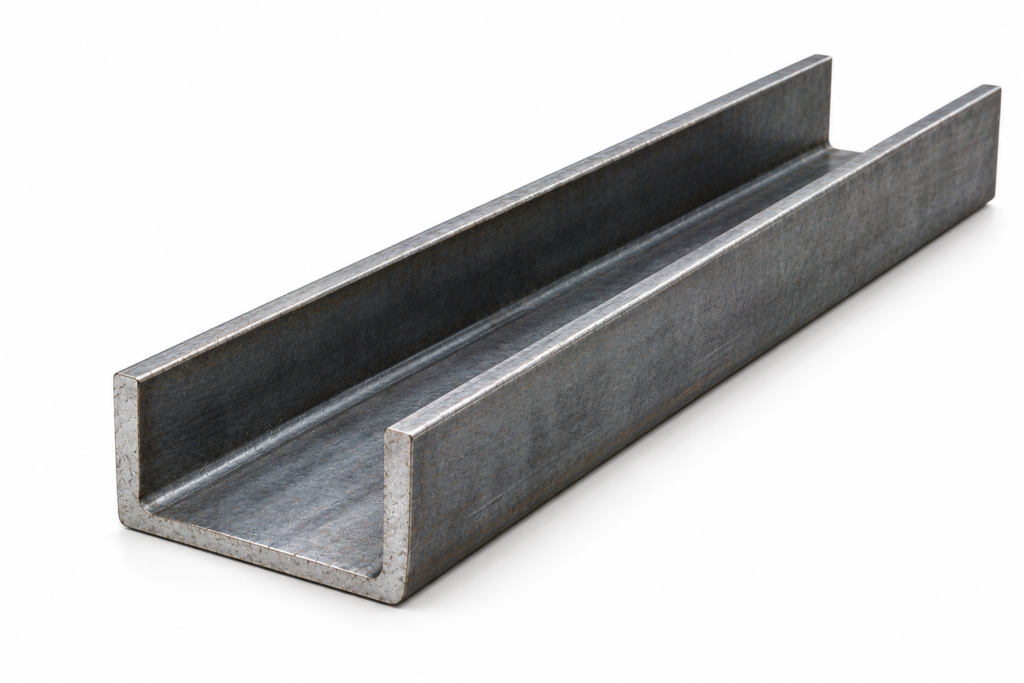

Где применяют
Небольшое сечение и умеренная погонная масса определяют сферу использования. Швеллер 50 мм востребован там, где нужна жёсткая направляющая или обрамление, но не требуется высокая несущая способность.
- обрамление проёмов, люков, приямков и технологических отверстий;
- каркасы стеллажей, верстаков, шкафов управления, лёгких эстакад;
- закладные детали, монтажные рамы, опорные элементы оборудования;
- усиление ворот, калиток, элементов ограждений и лестничных маршей;
- направляющие в конвейерах, сельхозтехнике, прицепном оборудовании.
В автосервисном и ремонтном производстве профиль используют для сварки подрамников и подставок. При таких задачах чаще берут исполнение с параллельными полками – оно проще в подгонке и разметке.
Как выбрать исполнение под задачу
Первый критерий – характер нагрузки. Если элемент работает на изгиб в плоскости стенки, ориентируются на момент сопротивления Wx; при внецентренном приложении усилия проверяют устойчивость и предусматривают связи. Допустимые нагрузки зависят от схемы закрепления, длины пролёта, марки стали и условий эксплуатации, поэтому окончательный выбор делает проектировщик.
Второй критерий – способ соединения. Под сварку подходит любое исполнение, но для конструкций с болтовыми узлами удобнее параллельные полки. Третий критерий – масса конструкции: там, где важно снизить вес и нагрузка невысока, рассматривают гнутый профиль соответствующей высоты.
Отдельно учитывают среду. Для наружных конструкций и влажных помещений закладывают защитное покрытие или окраску; способ обработки подбирается под задачу и согласуется отдельно. Специалисты «Максимет» помогают сопоставить требования чертежа с доступным сортаментом и при отсутствии точной позиции предлагают технически близкий аналог.
Что указать в заявке и как проходит поставка
Чтобы расчёт был точным, в запросе достаточно передать базовый набор данных: номер профиля или высоту стенки, исполнение (У, П либо гнутое), марку стали, требуемую длину и объём в метрах или тоннах. Если позиция входит в комплект конструкции, удобнее приложить спецификацию, чертёж или техническое задание – это исключает пересогласования.
Компания работает с юридическими лицами и индивидуальными предпринимателями, комплектует смешанные заявки, где швеллер идёт вместе с другим сортовым и листовым прокатом. Дополнительные операции – резка в размер, подбор кратных длин – согласуются при оформлении заказа.
Доставка организуется автотранспортом; условия и стоимость зависят от адреса, объёма партии и габаритов груза, возможен самовывоз. Сроки поставки, цена и наличие уточняются менеджером на момент обращения.
Заявка и консультация
Чтобы заказать швеллер, отправьте запрос с указанием исполнения, марки стали, длины и требуемого количества. Специалисты подготовят расчёт, уточнят доступность позиции, предложат вариант замены при необходимости и согласуют условия отгрузки. При наличии проектной документации приложите чертёж или спецификацию – подбор будет выполнен точнее и быстрее.
